Будівлі - це наземні споруди, що мають внутрішній простір і призначені для проживання, праці, задоволення тих чи інших потреб людини і суспільства, будівлі технічного призначення, такі як мости, греблі, заводські труби, газопроводи, високовольтні щогли та ін. Внутрішній простір будівель найчастіше поділяється на окремі приміщення - частини їх внутрішнього об'єму, огорожі з усіх боків. Сукупність приміщень, підлога яких розміщується на одному рівні, утворює поверх будівлі. Окремі поверхи мають певні назви.

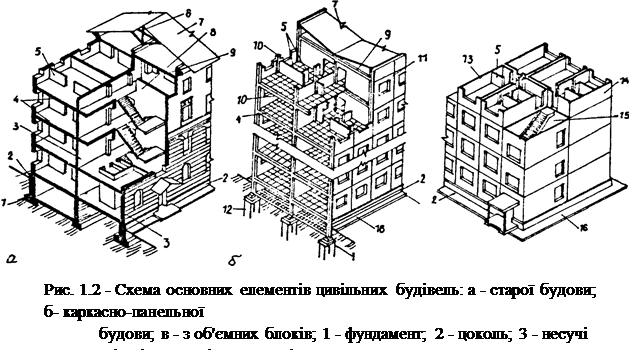

Будівля складається з окремих взаємопов’язаних частин, які поділяються на три основні групи:
Об’ємно – планувальні елементи – поверх, сходова клітка, веранда, горище, мансарда;
Конструктивні елементи – фундаменти, стіни, окремі опори, перекриття, сходи; Будівельні вироби, з яких складаються конструктивні елементи (стіни зводять з окремих цегляних, сходи – із східців і косоурів, перекриття – з окремих плит, балок і т.д.).
Фундамент – це підземна частина будівлі яка сприймає все навантаження від будівлі і передає його на ґрунт. Фундаменти бувають стрічкові, стовпчасті і пальові. Цоколь – це надземна частина фундаменту.
Стіни – це вертикальні конструкції які опираються на фундамент. Стіни поділяють на зовнішні та внутрішні.
Перегородки – це вертикальні конструкції які опираються на перекриття і поділяють внутрішній простір будівлі на окремі приміщення.
Перекриття – це горизонтальні конструкції які поділяють будівлі на поверхи. Залежно від місця розміщення у будівлі перекриття може бути підвальним, міжповерховим або горищним
Дах – це конструкція яка завершує будівлю і служить для захисту її від атмосферних впливів. Дах може бути одно дво -, чотирисхилий, шатрової або іншої форми.
Сходи – це конструкції які служать для сполучення між поверхами. Сходи складаються з східців, площадок та поруччя. Ряд східців між двома площадками називається сходовим маршем.
Вікна – це прорізи в зовнішніх стінах які служать для освітлення приміщення та зорового обзору. Простінок – це частина стіни між віконними прорізами. Двері – це прорізи в внутрішніх і зовнішніх стінах які служать для сполучення між кімнатами або між будівлею і зовнішнім середовищем.
Перемички – це конструкції які перекривають віконні або дверні прорізи.
Ніші – це заглиблення в стінах в яких розміщують, прилади опалення, вбудовані шафи тощо.
Пілястри – це вертикальні потовщення стін прямокутного перерізу. Вертикальні потовщення стін напівкруглого перерізу називаються напівколонами. Не значні потовщення стін (до 250 мм) значної протяжності називаються пристінками
Балкон – це відкрита тераса яка виступає за площину зовнішньої стіни і огороджена з трьох боків перилами.
Лоджія – це тераса, вбудована в габарити будинку, обгороджена з трьох боків і відкрита тільки з боку фасаду.
Еркер – це частина кімнати яка виступає зовні фасаду і освітлюється кількома вікнами.
Карнизи – це горизонтальні виступи на зовнішній стіні: – вінцевий карниз завершує зовнішню стіну і служить для захисту стін від вологи; – Пояски – це карнизи між поверхами; – Сандрики – це невеликі карнизи розташовані над вікнами та дверима.
Парапет – це невисока стіна яка огороджує дах.
Фронтон – це ділянка стіни, зазвичай трикутної форми, яка огороджує горище у разі влаштування даху двосхилої форми.
Мансарда – це приміщення яке влаштоване на горищі.

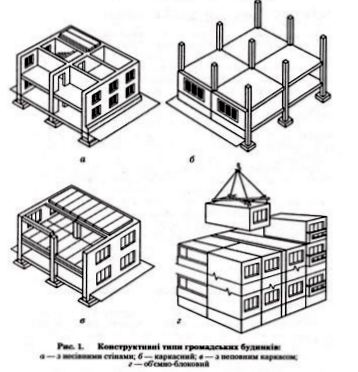

Просторове розташування несівних елементів будівлі — стін, колон і перекриттів визначає її конструктивний тип. Розрізняють такі конструктивні типи цивільних будівель:
1. Безкаркасні (рис.1,а), основними несівними вертикальними елементами яких є стіни. Як правило, це житлові будівлі зі штучного каменю, будівлі з дрібних і великих блоків, великопанельні будинки з несівними поздовжніми чи поперечними стінами.
2. Каркасні (рис.1,б), що мають вигляд просторової системи з колон і міжповерхових перекриттів, несівними елементами яких є колони, ригелі і перекриття, а огороджувальними — зовнішні стіни. Каркасні житлові будинки споруджують, як правило, підвищеної поверховості.
3. З неповним каркасом (рис.1,в). у якому поряд із внутрішнім рядом опор навантаження від міжповерхових перекриттів сприймають зовнішні стіни.
4. Об’ємно – блокові будинки (рис.1,г), які споруджують із великорозмірних елементів — об’ємних блоків, що є закінченою частиною будинку, наприклад, кімнатою.
ІІІ. Заключний етап заняття
1. Закріплення матеріалу
ДОДАТОК 1.
2. Підведення підсумків заняття.
Будівельні конструкції — це елементи будівель і споруд. Вони мають певну форму, відповідні розміри й властивості, виготовлені промисловим способом з будівельних матеріалів та виробів (ферми, стінові й фундаментні блоки, об'ємні елементи будівель, колони тощо). Будівлі - це наземні споруди, що мають внутрішній простір і призначені для проживання, праці, задоволення тих чи інших потреб людини і суспільства, будівлі технічного призначення, такі як мости, греблі, заводські труби, газопроводи, високовольтні щогли та ін.
