Лінія електропередачі (ЛЕП) - один з компонентів електричної мережі, система енергетичного обладнання, призначена для передачі електроенергії за допомогою електричного струму. Також електрична лінія в складі такої системи, виходить за межі електростанції або підстанції.
Повітряна лінія електропередачі (ПЛ) - пристрій, призначений для передачі або розподілу електричної енергії по проводах, що знаходяться на відкритому повітрі і прикріпленим за допомогою траверс (кронштейнів), ізоляторів і арматури до опор або іншим спорудам (мостів, шляхопроводів).
Конструкція ПЛ, її проектування та будівництво регулюються Правилами улаштування електроустановок (ПУЕ) і Будівельними нормами і правилами (БНІП).
1.1 Загальні відомості про ВЛЕ
Повітряної лінією електропередачі (ПЛ або ВЛЕП) називають пристрій для передачі електроенергії по проводах.
Повітряні лінії складаються з трьох елементів: проводів, ізоляторів і опор.
Відстань між двома сусідніми опорами називають довжиною прольоту, або прольотом лінії.

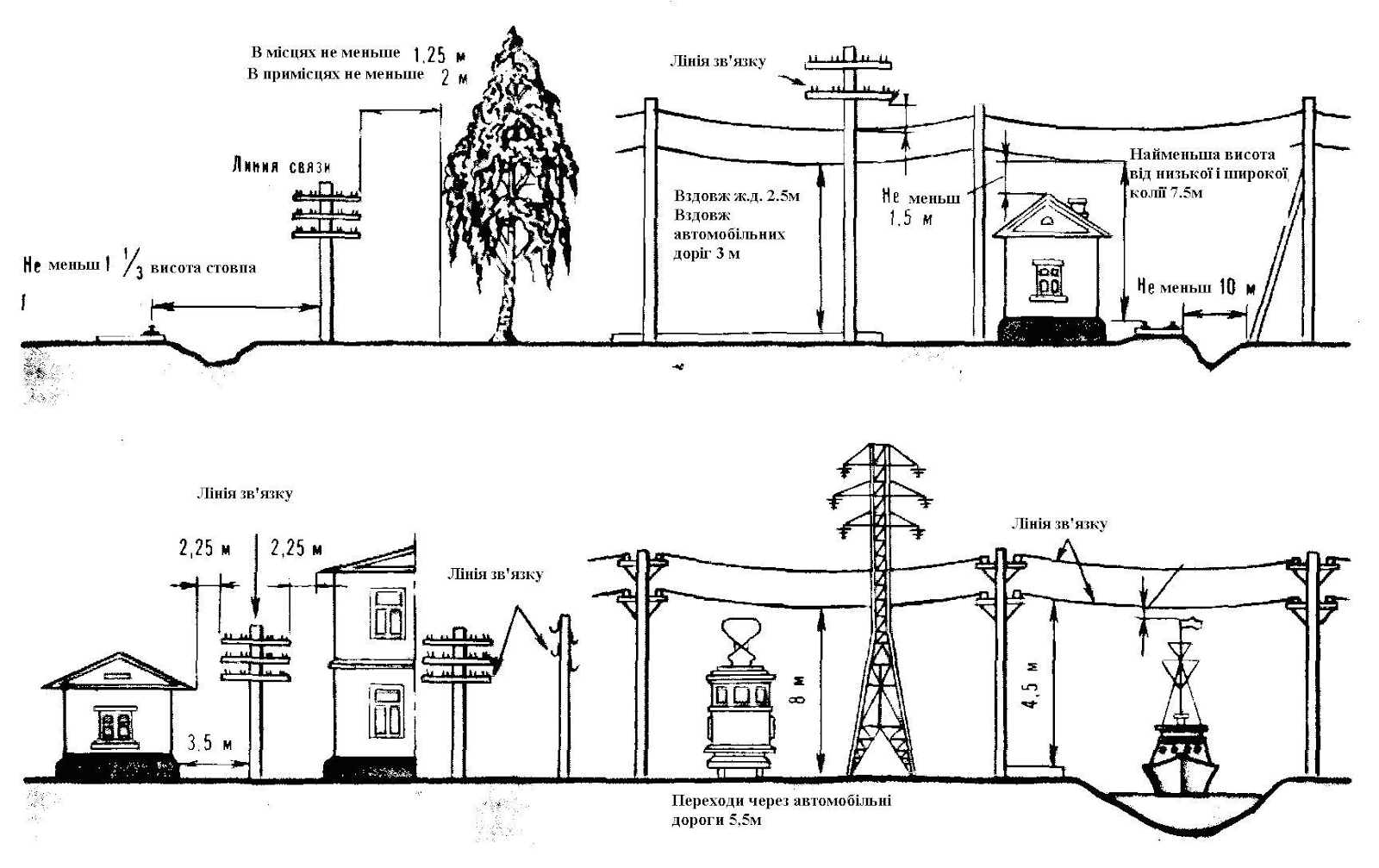

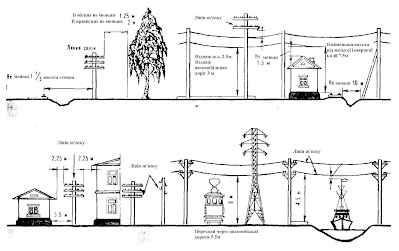

Провід до опор підвішуються вільно, і під впливом власної маси провід в прольоті провисає по ланцюгової лінії. Відстань від точки підвісу до нижчої точки проводу називають стрілою провисання. Найменша відстань від нижчої точки дроту до землі називається габаритом наближення дроти до землі h. Габарит повинен забезпечувати безпеку руху людей і транспорту, він залежить від умов місцевості, напруги лінії і т.п. br/>
1.2 Типи опор ПЛ
Опори ЛЕП призначені для споруд ліній електропередач напругою 35 кВ і вище при розрахунковій температурі зовнішнього повітря до -65 В° C і є одним з головних конструктивних елементів ЛЕП (ліній електропередач), відповідає за кріплення і підвіску електричних проводів на певному рівні.
Залежно від способу підвіски проводів опори діляться на дві основні групи:
В· опори проміжні, на яких дроти закріплюються в підтримувальних затискачах;
В· опори анкерного типу, службовці для натягу проводів; на цих опорах дроти закріплюються в натяжних затискачах.
Ці види опор діляться на типи, що мають спеціальне призначення.
Проміжні прямі опори встановлюються на прямих ділянках лінії. На проміжних опорах з підвісними ізоляторами дроти закріплюються в підтримуючих гірляндах, що висять вертикально; на опорах зі штирові ізоляторами закріплення проводів проводиться дротяної в'язкою. В обох випадках проміжні опори сприймають горизонтальні навантаження від тиску вітру на дроти і на опору і вертикальні - від ваги проводів, ізоляторів і власної ваги опори.
Проміжні кутові опори встановлюються на кутах повороту лінії з підвіскою проводів у підтримують гірляндах. Крім навантажень, що діють на проміжні прямі опори, проміжні та анкерно-кутові опори сприймають також навантаження від поперечних складових тяжіння проводів і тросів. При кутах повороту лінії електропередачі більше 20 В° вага проміжних кутових опор значно зростає. При великих кутах повороту встановлюються анкерно кутові опори.
При установці анкерних опор на прямих ділянках траси і підвісці проводів з обох сторін від опори з однаковими тяженіі горизонтальні поздовжні навантаження від проводів врівноважуються і анкерна опора працює так само, як і проміжна, тобто сприймає тільки горизонтальні поперечні і вертикальні навантаження. У разі необхідності дроти з одного і з іншого сторони від опори можна натягувати з різним тяженіі проводів. У цьому випадку, крім горизонтальних поперечних і вертикальних навантажень, на опору буде впливати горизонтальна поздовжнє навантаження.
В
1.2.1 Проміжні опори, кутові
Проміжні опори встановлюються на прямих ділянках траси ПЛ, призначені тільки для підтримки проводів і тросів і не розраховані на навантаження від тяжіння проводів уздовж лінії. Зазвичай складають 80-90% всіх опор ПЛ. p> Кутові опори встановлюються на кутах повороту траси ПЛ, при нормальних умовах сприймають рівнодіючу сил натягу проводів і тросів суміжних прольотів, спрямовану по бісектрисі кута, що доповнює кут повороту лінії на 180 В°. При невеликих кутах повороту (до 15-30 В°), де навантаження невеликі, використовують кутові проміжні опори. Якщо кути повороту більше, то застосовують кутові анкерні опори, що мають більш жорстку конструкцію і анкерне кріплення проводів.
При спорудженні ліній електропередачі застосовуються залізобетонні, сталеві і дерев'яні опори. За призначенням опори поділяються на анкерні, кутові, кінцеві, проміжні; за кількістю ланцюгів - на одно-і Дволанцюгова.
За конструктивним виконанням опори діляться на свободностоящие і на відтягненнях з шарнірним кріпленням до фундаменту. Посилюючі конструкцію опори відтягнення можуть бути і у вільностоячих опор. Можуть застосовуватися і підкоси. p> Уніфікація і типізація опор сприяють підвищенню технічного рівня лінійного будівництва. Як правило, анкерно-кутові опори розраховані на кут повороту до 60 В°. Значення граничних кутів повороту на проміжно-кутових опорах вказані на монтажних схемах опор і в пояснювальних записках. Сталеві анкерно-кутові опори застосовуються також як кінцевих. Замість підвищених проміжних сталевих опор 35 кВ рекомендується застосовувати опори 110 кВ.
За наявності техніко-економічних обгрунтувань опори можуть застосовуватися в умовах, відмінних від прийнятих в проекті опор. Так, наприклад, опори для гірських ліній можуть застосовуватися на пересіченій місцевості і на рівнинних ділянках ліній, що проходять в IV і V вітрових районах, опори для міських умов можуть застосовуватися на трасах ліній поза міст, опори для ліній більш високого напруги можуть бути встановлені на лініях більш низької напруги (наприклад, в районах із забрудненою атмосферою, при перетині перешкод і т. п.).
