Монтаж світильників зовнішнього освітлення (прожекторів)

 Виконання будь-яких серйозних завдань починається з етапу планування. Перше, що потрібно зробити – скласти план майбутніх робіт. Робити це потрібно заздалегідь (до покупки техніки та кабеля), щоб визначитися з правильним товаром, спланувати час, мати можливість переосмислити ідею.

Графік робіт повинен включати:

1) створення схеми освітлення;
2) прогноз вартості витратних матеріалів, довжини кабелів;
3) вибір і покупку світильників, проводки, електрофурнітури;
4) вибір способу установки підсвічування, прокладки кабелів;
5) роботи з підготовки місця проведення робіт;
6) укладку кабелю;
7) монтаж ліхтарних стовпів;
8) підключення освітлення;
9) установку приладів управління і контролю.

Існує два способи прокладки кабелю: підземний та повітряний.

При підземному укладанні необхідно вибрати відповідний кабель, наприклад, ВБбШв, для якого не потрібні додаткові захисні засоби. Вибравши кабелі типу КГ або ВВГ, вам необхідно ізолювати його за допомогою металевого короба або труби. Глибина виритої траншеї повинна становити не менше 40 см при використанні короба, і не менше 90 см без нього. Цей спосіб є кращим, оскільки кабель добре захищений.

Перед укладанням в траншею, провід розкладають по землі з запасом – створюють петлі потрібної довжини (залежить від висоти стовпа) для підключення світильників. Ці петлі залишають на землі, решту кабелю розташовують в опалубці, після чого заливають її бетоном.

При повітряному укладанні прикріплений до несучого тросу кабель простягається по повітрю між опорними стовпами або будівлями. При цьому використовується морозостійкий кабель КГ, ПВСУ, ВВГнг. Наявність троса – це обов'язкова умова.

Відстань між кабелем та дорогою має становити не менше 6 метрів, над внутрішніми доріжками та садом – понад 3 метри.

Розподільні коробки та вимикачі для вуличного освітлення повинні бути зроблені з металу або термостійкого пластику, мати ступінь захисту не нижче IP 54. Вимикачі також слід встановлювати під захисними кришками, щоб уберегти їх від впливу опадів.

Освітлення з датчиком доступне і легко встановлюється. Існує універсальний алгоритм монтажу, а також поради щодо розміщення приладу.

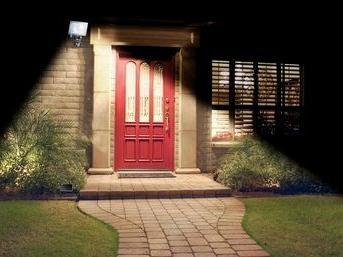

Крок 1: Виберіть місцезнаходження. Вирішіть, де вам потрібно більше світла вночі. Світильники, встановлені біля входу в будинок або гаражних воріт, ідеально підходять як для автомобільного, так і пішохідного руху. Якщо у вас є сарай далеко від будинку, організуйте його освітлення, щоб тримати на відстані будь-якого потенційного зловмисника. Багато моделей оснащені датчиками, які не тільки включають лампу при фіксації руху, а й автоматично включаються при заході сонця. Вмонтовуйте таким чином, щоб траєкторія потенційного руху перетинала "поле зору" сенсора, а не прямувала прямо до нього.

Крок 2: Орієнтуйтеся на найближче джерело живлення. Знайдіть найближче джерело живлення - наприклад, внутрішню розетку або вимикач, від якого ви можете провести проводку назовні. Переконайтеся, що електропроводка, до якої ви підключаєтеся, впорається з додатковим навантаженням від нового джерела світла.

Перевірте, скільки приладів живиться від цієї мережі. Підсумуйте загальну потужність всіх пристроїв, щоб подивитися, чи зможе мережа впоратися з додатковою потужністю.

Якщо при новому освітленні потужність перевищить максимум, доведеться або використовувати інше джерело живлення, або створити новий електроланцюг (найбільш надійний варіант).

Крок 3: Підготуйте місце для світильника. Для заміни старої вбудованої моделі, використовуєте існуюче місце установки, якщо воно вас влаштовує. Якщо це нова точка розміщення, а джерело живлення знаходиться у приміщенні, необхідно вирізати отвір на зовнішній стороні будинку в тому місці, яке ви вибрали. Зробіть отвір досить великим, щоб через нього можна було підвести електричний кабель до розподільчої коробки, з якої ви будете подавати живлення на прилад. Простягніть електричний кабель через зовнішній отвір до розподільчої коробки, щоб виконати з'єднання, використовуючи ізоляційну стрічку. Підключіть проводку до пристрою відповідно до інструкцій виробника. Закріпіть прилад на стіні.

Залежно від моделі та розташування джерела живлення, необхідність вирізати отвір може бути відсутньою. Така модель фіксується до поверхні спеціальним кронштейном. З прикладом монтажу і налаштування ви можете познайомитися в іншому матеріалі блогу.

Крок 4: Підключіть пристрій до живлення. Спершу вимкніть живлення в будинку. Переконайтеся, що живлення вимкнено, скориставшись високовольтним тестером: перевірте наявність напруги в розетці, яка належить до електроланцюга. При з'єднанні проводів виробу з проводами ланцюга, якщо для зручності необхідно більше оголеного дроту, видаліть частину оболонки знімачем для ізоляції. З'єднайте кінець білого проводу електроприладу з білим дротом, а чорний - з чорним проводом мережі. Закріпіть кожну групу проводів спеціальними ковпачками або іншими з'єднувачами, обернувши з'єднання ізоляційною стрічкою.

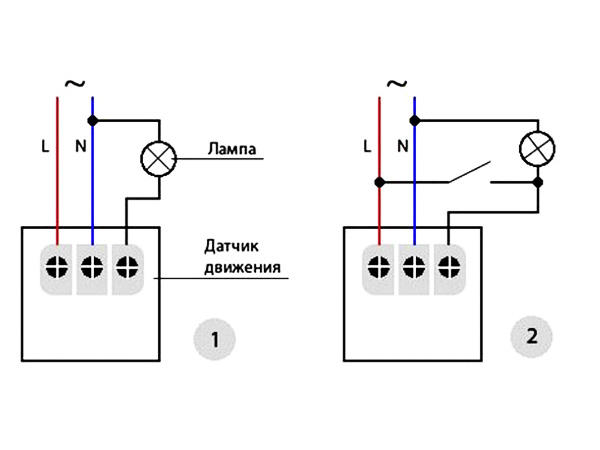

Підключення освітлювального приладу з датчиком аналогічно підключенню звичайного вимикача, оскільки робота датчика пов'язана з замиканням / розмиканням ланцюга (перша половина верхнього малюнка). Якщо потрібно передбачити можливість постійної роботи лампи, незалежно від наявності або відсутності руху, до схеми паралельно підключають вимикач (друга половина малюнка). Простіше це зробити для моделей, в яких джерело світла і датчик не є єдиною конструкцією.

Якщо є необхідність додавання до ланцюга додаткового датчика для охоплення більшого простору, використовується інша схема підключення:

Крок 5: Налаштуйте роботу датчика. Якщо товар поставляється не з вбудованим, а знімним джерелом світла, встановіть лампочку необхідних характеристик. Увімкніть живлення ланцюга, упевнившись в тому, що пристрій працює і світло включається від руху. Далі займіться регулюванням: виберіть напрямок світла, оптимальну робочу область сенсора, обмеживши її при необхідності ізоляційною стрічкою.

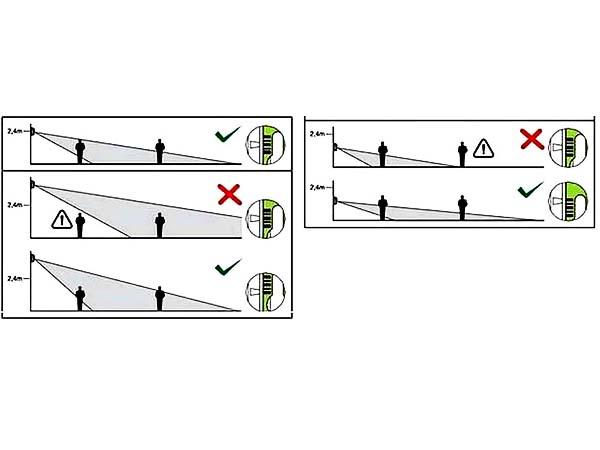

Чим вище розташований пристрій, тим ефективніше працюватиме. Ідеальна висота для установки - 2-3 метра над рівнем землі:

Модель може також мати можливість вибору чутливості сенсора (перемикач або ручка регулювання). Чим вище чутливість, тим від більшої кількості об'єктів має вмикатися лампа. Відповідно, при високій чутливості вона може включатися від руху гілок дерев або якщо в "області зору" датчика пролетів птах.
