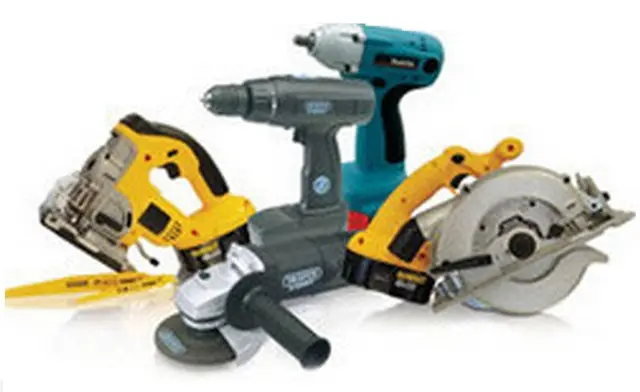

Ручний механізований інструмент
1. Призначення
Ручні механізовані інструменти отримали широке застосування в будівництві та в інших галузях народного господарства. У будівництві найбільш широке застосування механізовані інструменти отримали при виконанні монтажних та оздоблювальних робіт.
Ручними механізованими інструментами називають інструменти, у яких головний рух (рух робочого органу) проводиться двигуном, а допоміжне (подача) і управління виконується під безпосереднім впливом оператора вручну. Ці інструменти, як правило, мають вбудований в корпус двигун, їх маса частково або повністю сприймається оператором. Для ручних машин характерний безпосередній контакт оператора з машиною, при якому кожен його рух позначається на управлінні машиною і впливає на хід виконання операції. Надалі будемо називати ручної механізований інструмент ручний машиною.
2. Класифікація
Оскільки конструктивна різноманітність ручних машин надзвичайно велика, їх класифікація за призначенням має певні складнощі. Основними ознаками класифікації є: принцип дії, характер руху робочого органу і режим роботи, додатковими - область застосування і призначення, вид приводу і метод захисту оператора від ураження електричним струмом (для ручних машин з електроприводом).
За принципом дії ручні машини діляться на:
- безперервно-силові (відносяться машини з безперервно обертаючим робочим органом: свердлильні, шліфувальні машини, дискові пилки і т. п.). Такі машини характеризуються тим, що розвиваючий ними момент дорівнює добутку крутного моменту двигуна на передавальне число редуктора або пасової передачі. При роботі ними виникає реактивний момент, який повинен сприйматися руками оператора. Це є їх істотним недоліком і накладає певні обмеження по потужності на ряд машин.
- імпульсно-силові (відносяться машини, у яких передача енергії приводу на оброблюваний об'єкт здійснюється в переривчасто-імпульсному режимі - в ударному (молотки, перфоратори, вирубні ножиці) і безударні - ножові ножиці). Машини ударної дії можуть працювати в суто ударному (молотки, бетоноломи, трамбування), ударно-поворотному (перфоратори) або ударнообертальному (гайковерти) режимах.
За режимом роботи ручні машини діляться на:
- машини легкого режиму (в легкому режимі працюють свердлильні машини)
- машини середнього режиму
- машини важкого режиму
- машини надважкого режиму (працюють всі типи ручних машин ударної дії: молотки, ломи, перфоратори).
Ручні машини можуть бути
- реверсивними,
- нереверсивними,
- одношвидкісними,
- багатошвидкісними із ступінчастим регулюванням швидкості руху робочого органу (входять багатошвидкісні ударнообертальні свердлильні машини, що мають ступеневе і безступеневе регулювання частоти обертання, а також перфоратори, що працюють в ударному, ударно-поворотному і обертальному режимах).
За призначенням і області застосування ручні машини підрозділяються на:
- машини загального застосування, призначені для обробки різних матеріалів,
- машини для обробки металів, дерева, пластмас, каменю і бетону,
- машини для робіт по грунту,
- машини для складальних робіт,
- особливу групу складають універсальні машини з комплектом насадок; такі машини при виконанні певних робіт замінюють кілька ручних машин.
По виду приводу ручні машини підрозділяються на машини
- з електричним приводом,
- з пневматичним приводом,
- з гідравлічним приводом,
- з приводом двигуна внутрішнього згоряння,
- окрему групу становлять піротехнічні пристрої, що не мають двигуна і працюють на енергії згоряння порохових газів.
За способом перетворення енергії, що підводиться ручні електричні машини ударної дії ділять на:
- механічні (між двигуном і робочим органом є проміжний просвітній механізм)
- фугальні (цього механізму немає).
3. Індексація

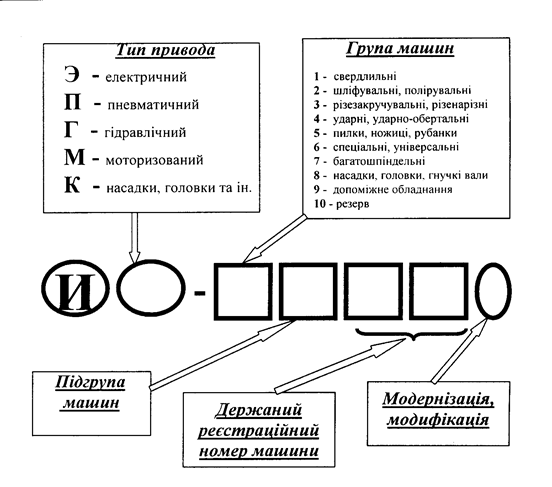

Індекс ручної машини складається з буквеної і цифрової частин. За індексом визначають вид приводу, групу машини за призначенням і її конструктивні особливості. Всі машини розбиті на десять груп по призначенню, кожна з яких ділиться на дев'ять підгруп в залежності від конструктивних особливостей кожного тину машин.
Буквена частина індексу характеризує вид приводу:
ІЕ - електричний,
ІП - пневматичний,
ІГ - гідравлічний,
ВД - двигун внутрішнього згоряння.
Для насадок допоміжного обладнання, інструментальних головок, незалежно від виду приводу введено позначення ПК.
Перша цифра індексу позначає номер групи, що характеризує тип машини. Всього 10 груп:
1 - свердлильні;
2 - шліфувальні;
3 - різьбозаверчуючі;
4 - ударні;
5 - фрезерні;
6 - спеціальні та універсальні;
7 - багатошпиндельні;
8 - насадки і головки інструментальні;
9 - допоміжне обладнання;
10 - резервна.
Друга цифра індексу позначає номер підгрупи, що характеризує виконання машини:
0 - пряма;
1 - кутова;
2 - багатошвидкісна;
3 - реверсивна.
Останні дві цифри характеризують реєстраційний номер моделі.
|
